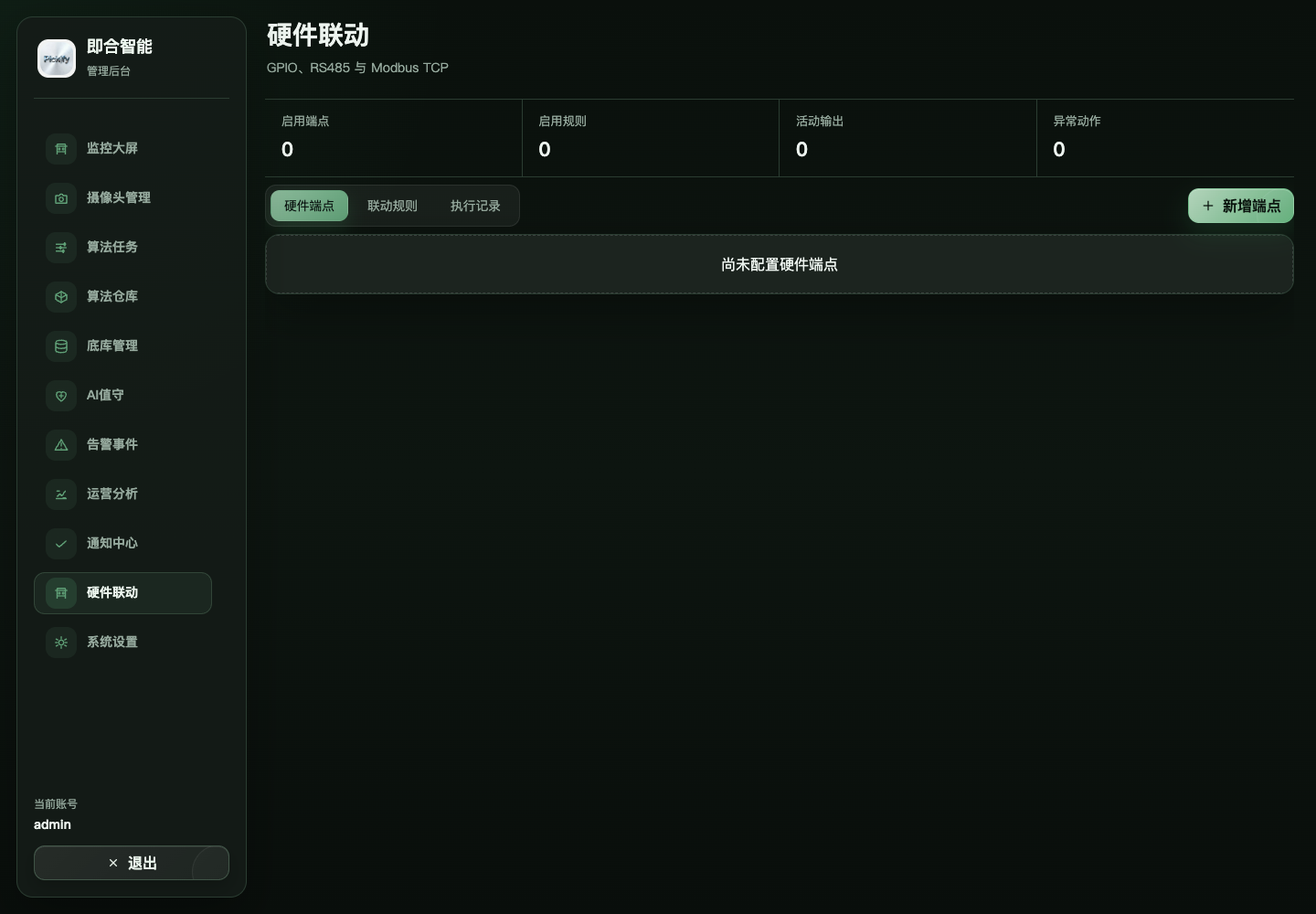

硬件联动

使用前准备

• 确认外部设备的供电、电压、电流和接线方式符合接口要求。
• 记录端点名称、GPIO 编号、RS485 地址或 Modbus 参数。
• 首次接线和带电测试由具备相应能力的人员完成。

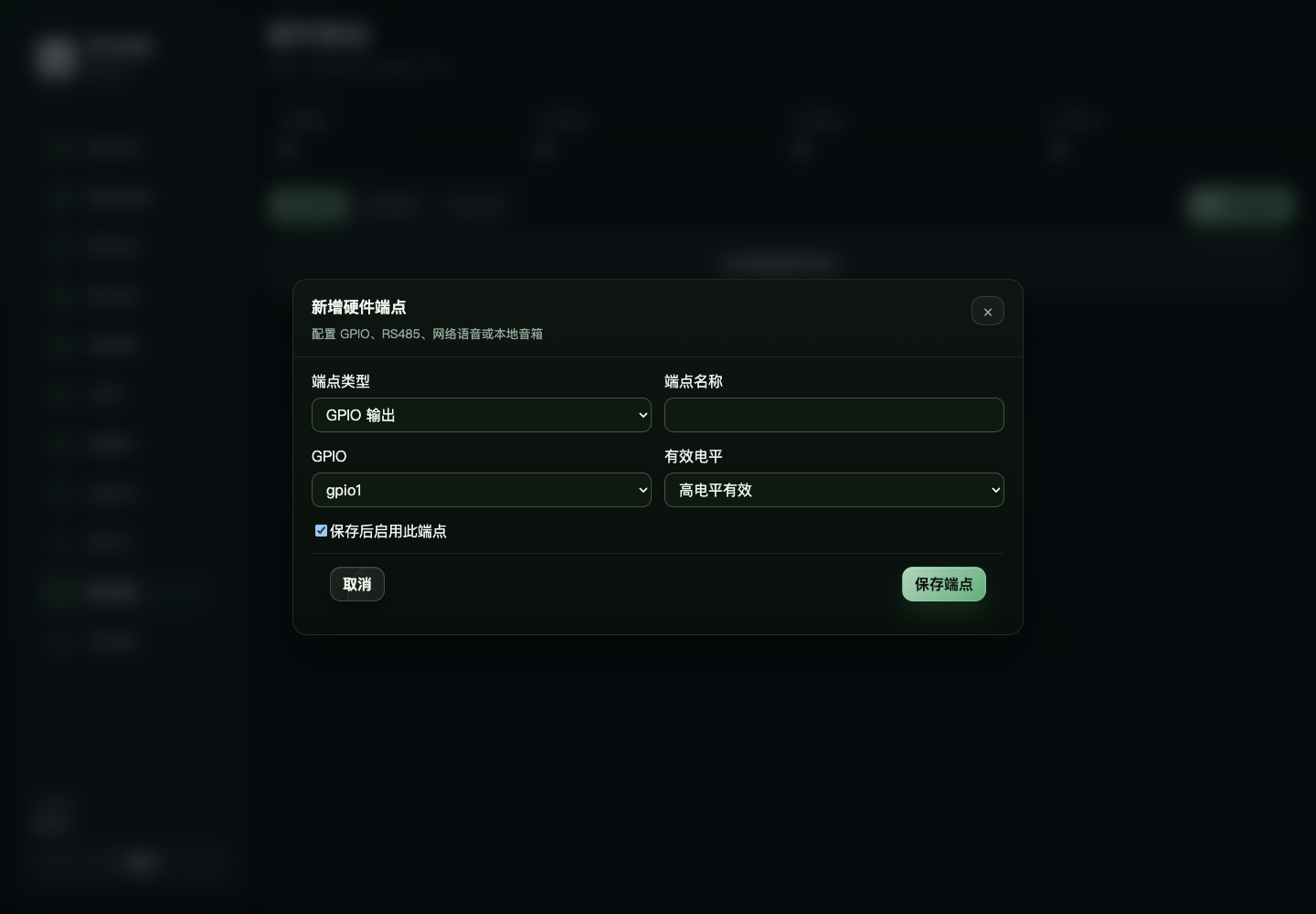

先创建硬件端点

1. 点击“新增端点”。
2. 选择 GPIO、RS485 RTU 或 Modbus TCP 等页面提供的类型。
3. 填写能对应现场设备的端点名称和连接参数。
4. 明确它是输入还是输出，以及有效状态或写入动作。
5. 保存后确认端点在线，再进行受控测试。

配置输出联动

1. 选择已经验证可用的输出端点。
2. 新建联动规则，设置动作方式、保持时间和恢复方式。
3. 绑定事件类型、摄像头、任务或级别。
4. 保存后在确保现场安全的条件下测试输出动作。
5. 触发真实测试事件，确认识别、事件和硬件动作完整连通。

配置输入条件

1. 新增并启用 GPIO 输入端点。
2. 查看页面返回的当前有效或无效状态。
3. 在算法任务的“外部设备条件”中选择端点和允许告警的状态。
4. 分别测试输入有效、无效和断开时的结果。

注意事项

• 页面测试动作成功不等于事件联动一定已配置。
• 输入状态未知时，依赖该输入的任务不会生成正式告警。
• 频繁动作设备要设置合理的保持时间和告警间隔。
• 接线或设备异常时先停止相关端点，避免连续误动作。

协议参数核对

• GPIO：核对物理编号、输入输出方向、有效电平和默认状态。
• RS485 RTU：核对串口、波特率、校验位、数据位、停止位和从站地址。
• Modbus TCP：核对主机、端口、单元地址、功能码、寄存器地址和值类型。
• 继电器或声光设备：核对触点能力、外部供电和动作保持时间。

协议参数必须以现场设备手册和接线记录为准，页面能保存不代表接线或地址正确。
